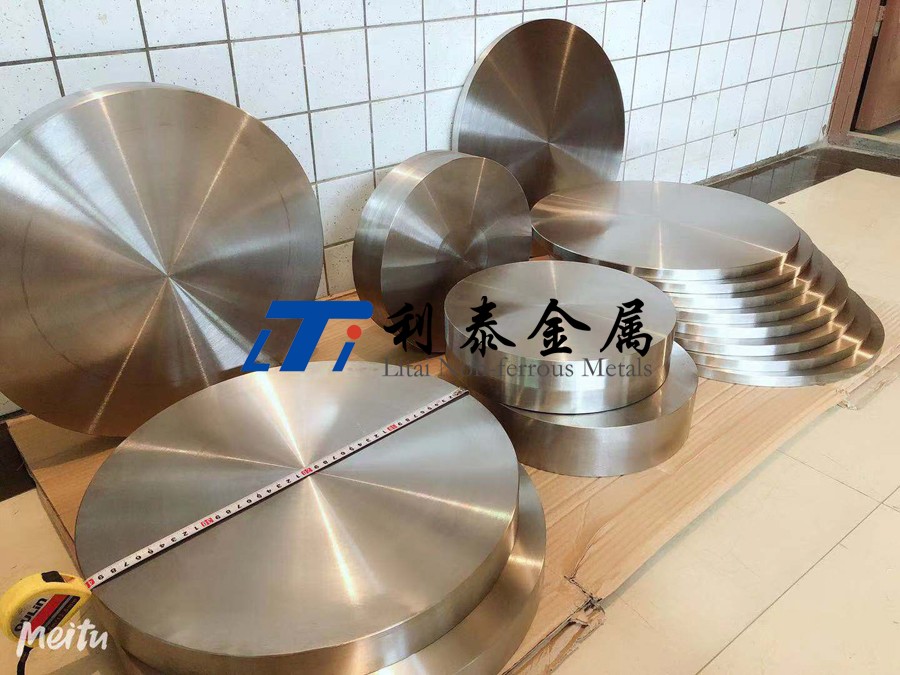

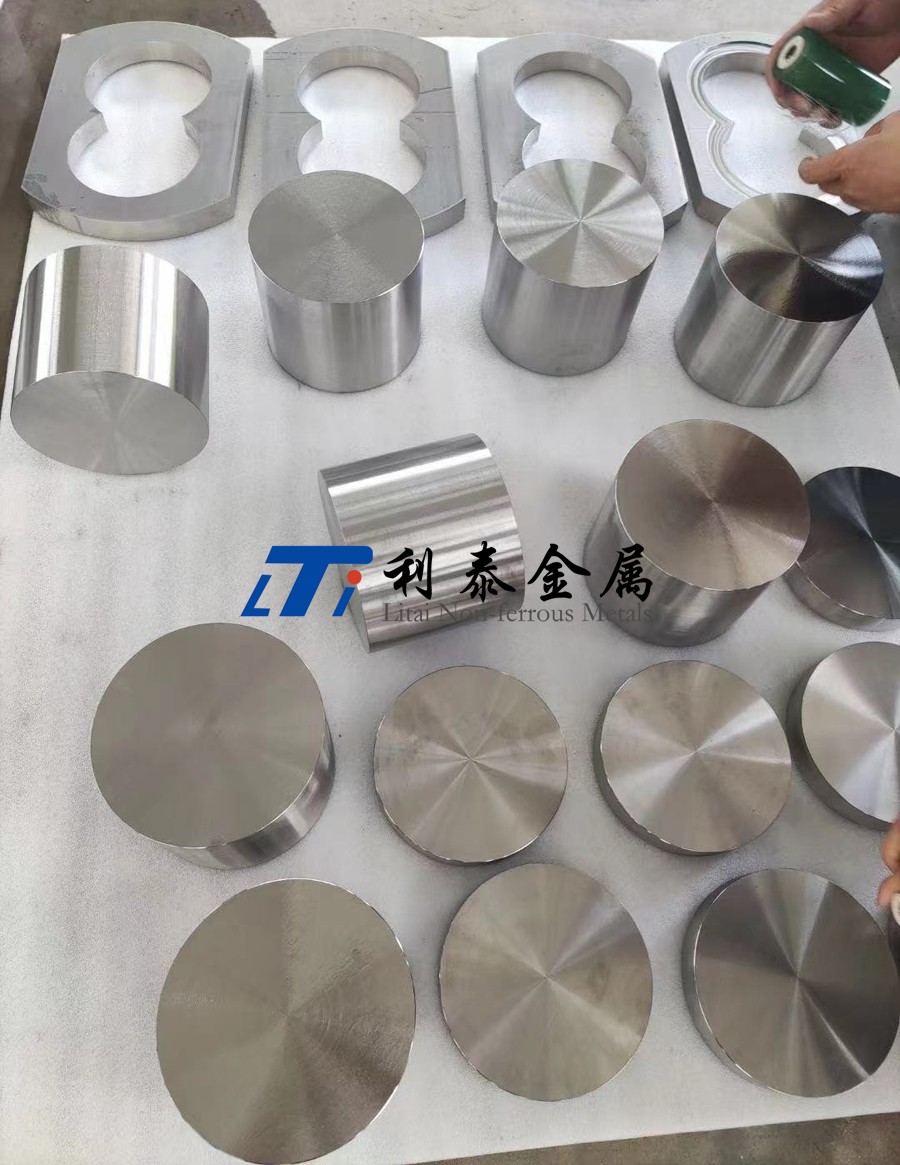

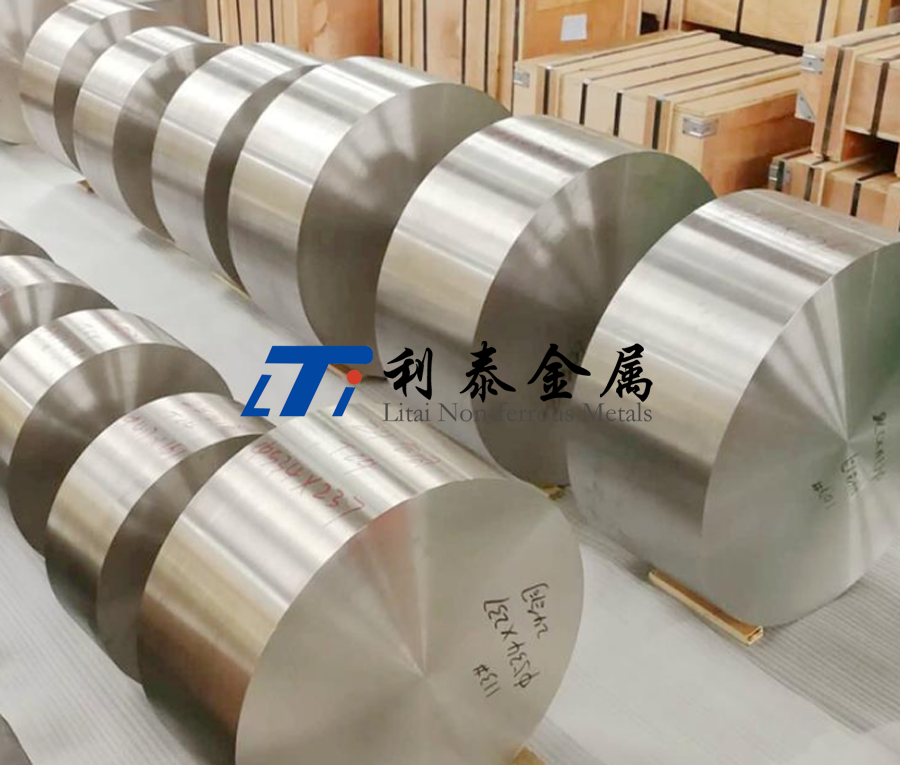

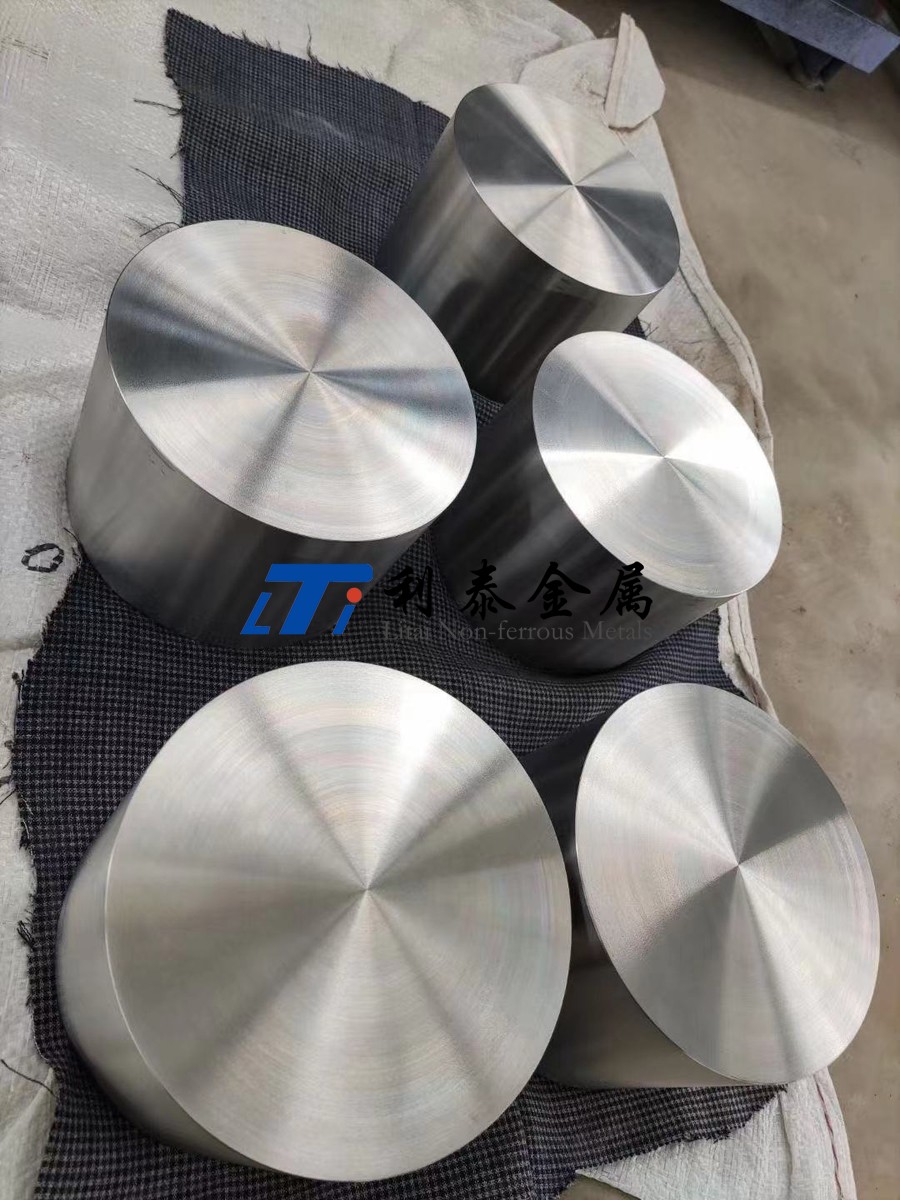

TA12A鈦合金鍛件

詳細描述

TA12A鈦合金鍛件詳解

1、牌號背景與標(biāo)準(zhǔn)

牌號歸屬：

TA12A是中國國家標(biāo)準(zhǔn)（GB/T）中的一種近α型鈦合金，主要針對高溫應(yīng)用設(shè)計，常見于航空航天領(lǐng)域。

執(zhí)行標(biāo)準(zhǔn)：

GB/T 3620.12016（鈦及鈦合金牌號和化學(xué)成分）

GB/T 29652018（鈦及鈦合金棒材）

航標(biāo)（如HB標(biāo)準(zhǔn)）可能針對具體鍛件工藝有額外要求。

2、化學(xué)成分（典型值，wt%）

設(shè)計特點：

高Al、Sn含量增強高溫強度和抗氧化性。

少量Mo和Zr優(yōu)化β相穩(wěn)定性，提升熱加工性能。

3、核心性能

力學(xué)性能（鍛件經(jīng)熱處理后）：

室溫抗拉強度：≥950 MPa

高溫強度（500℃）：≥600 MPa

延伸率：≥10%

蠕變性能：500℃/200 MPa條件下，100h蠕變量≤0.2%。

耐腐蝕性：

在高溫氧化性環(huán)境中（如航空發(fā)動機氣流）表現(xiàn)優(yōu)異。

耐鹽霧腐蝕能力優(yōu)于普通α+β合金（如TC4）。

熱穩(wěn)定性：

長期使用溫度可達550℃，短時耐受600℃。

4、應(yīng)用領(lǐng)域

航空航天：

發(fā)動機部件：高壓壓氣機葉片、渦輪盤、燃燒室外殼。

機身結(jié)構(gòu)：高溫區(qū)蒙皮、緊固件。

能源與化工：

高溫反應(yīng)器內(nèi)襯、耐熱管道。

船舶工業(yè)：

燃氣輪機高溫部件、排氣管路。

5、鍛件加工工藝

鍛造工藝：

β鍛造：在β相區(qū)（1000~1050℃）鍛造，獲得均勻的β晶粒，提升高溫性能。

α+β鍛造：在兩相區(qū)（900~950℃）鍛造，細化組織，提高室溫強度。

熱處理制度：

退火：750~800℃保溫1~2h，空冷，消除殘余應(yīng)力。

固溶+時效（可選）：

固溶：950℃保溫1h，水淬。

時效：550℃保溫4h，空冷。

表面處理：

噴丸強化：提升疲勞強度。

滲氧處理：增強表面抗氧化性。

6、與其他高溫鈦合金的對比

7、選型建議

高溫承力部件（500~550℃）：優(yōu)先選擇TA12A，兼顧強度與耐熱性。

中溫高強部件（<500℃）：TC11或TA15更具性價比。

極端高溫（>600℃）：需選用鎳基合金（如Inconel 718）。

8、局限性

冷加工困難：近α型合金室溫塑性低，需依賴熱成型工藝。

成本較高：高合金化成分及復(fù)雜工藝導(dǎo)致價格高于常規(guī)鈦合金。

焊接要求嚴(yán)苛：需采用電子束焊或激光焊，焊后需熱處理。

TA12A鈦合金鍛件憑借其優(yōu)異的高溫強度、蠕變抗性和焊接性，成為航空發(fā)動機及高溫裝備的核心材料。其性能介于TA15與IMI 834之間，適合550℃以下長期服役環(huán)境。選型時需綜合工況溫度、力學(xué)負載及成本因素，必要時結(jié)合表面處理與工藝優(yōu)化以發(fā)揮材料最大潛力。
