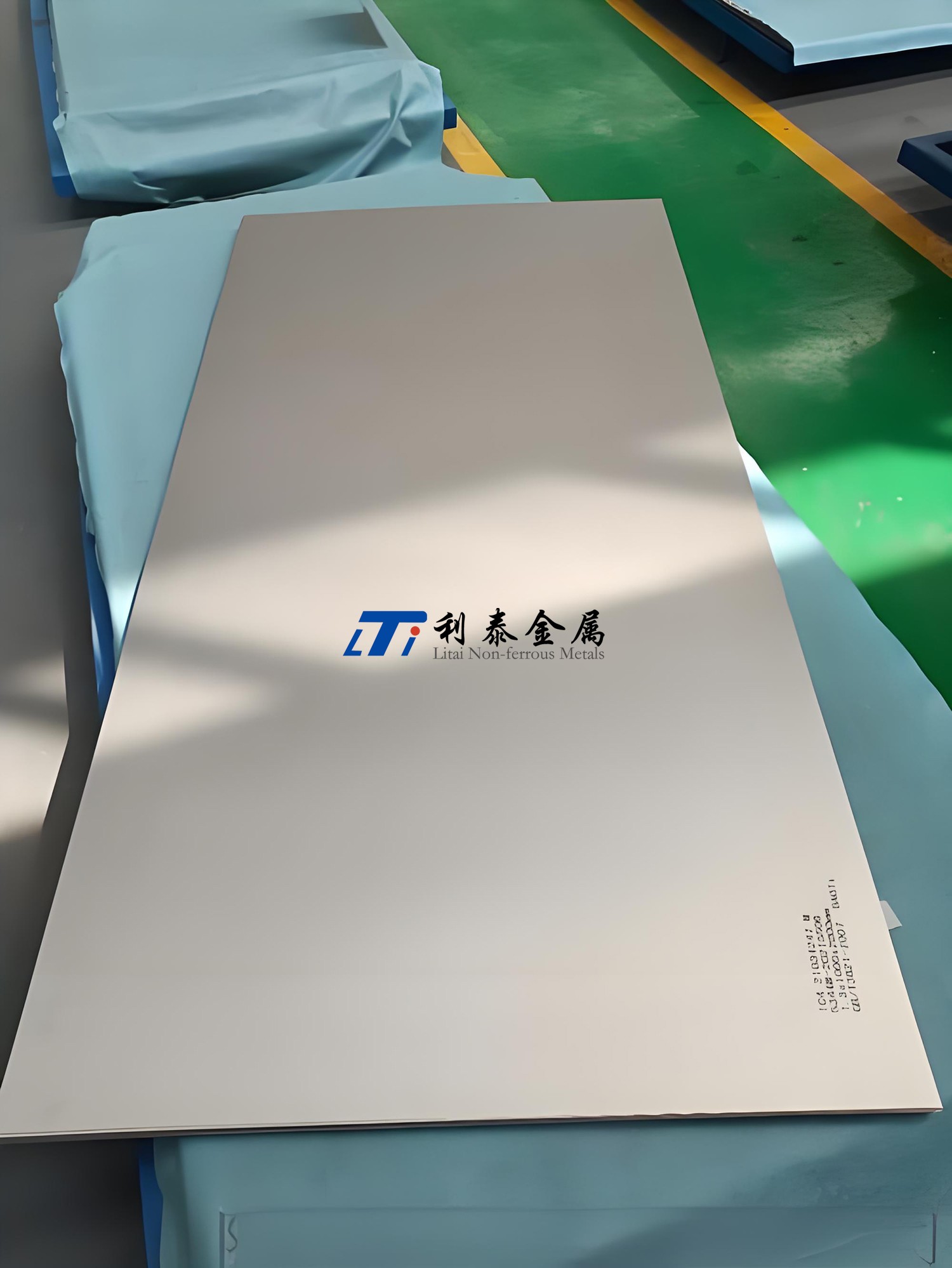

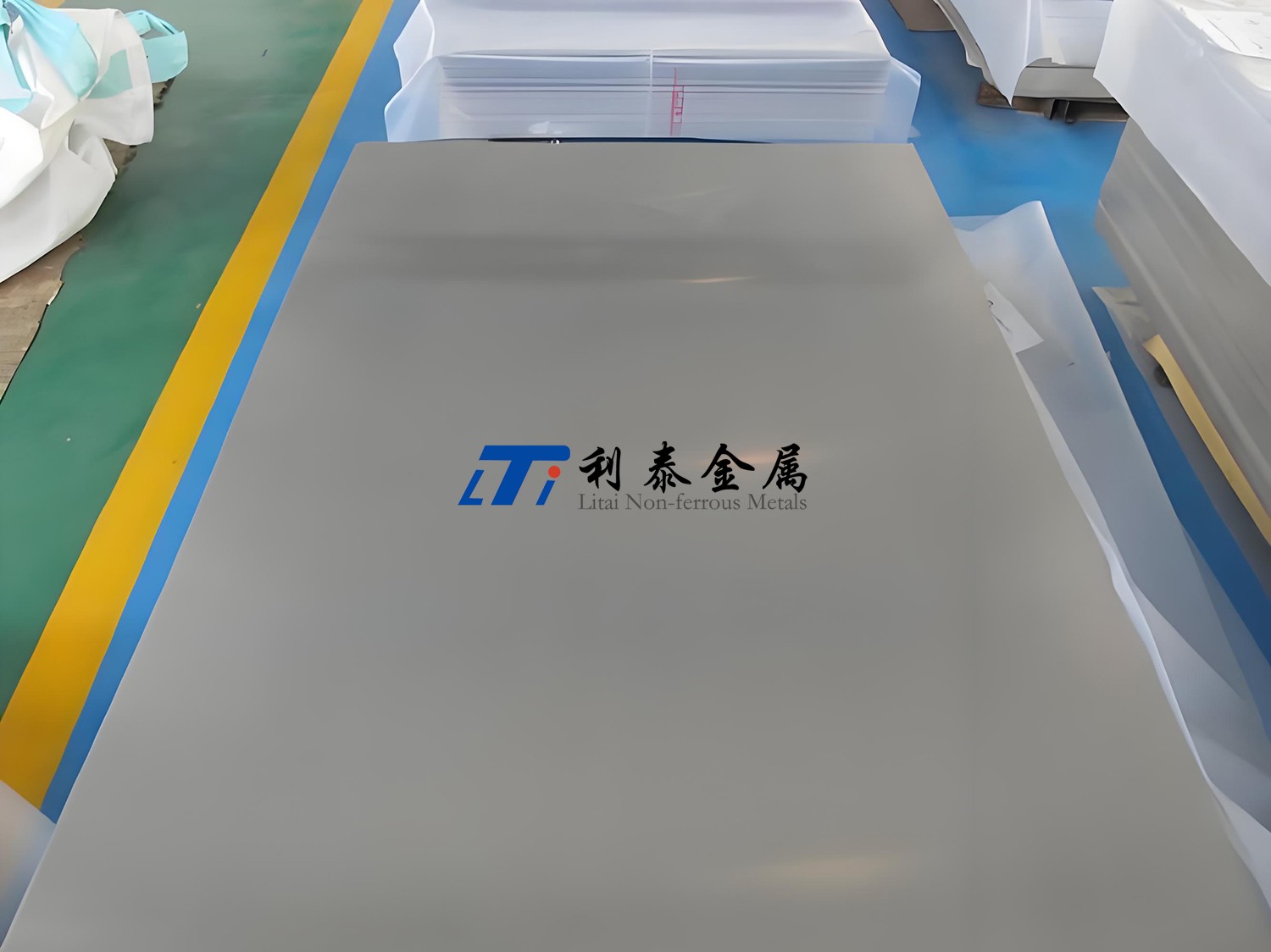

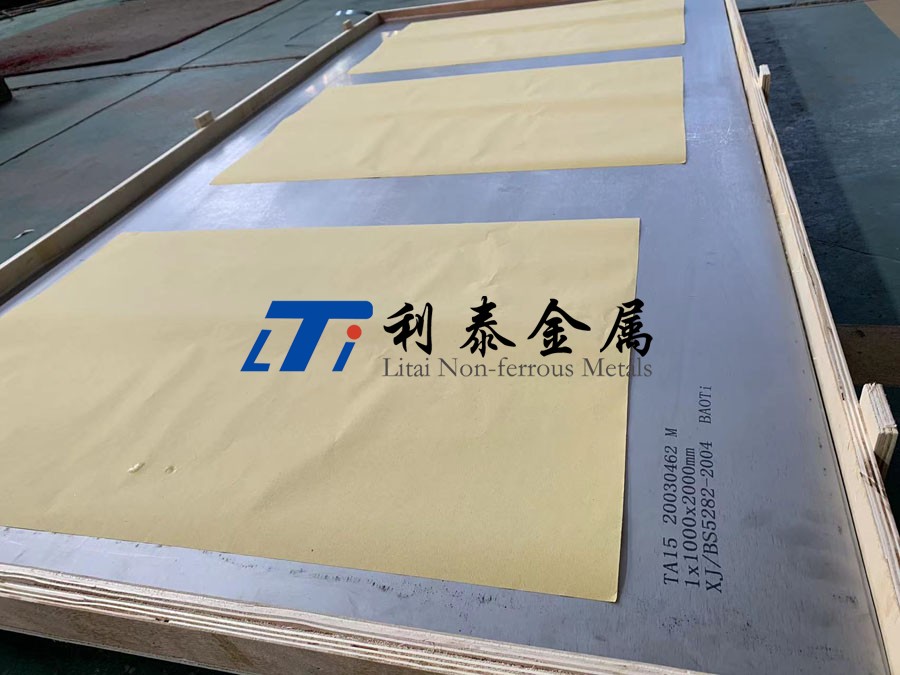

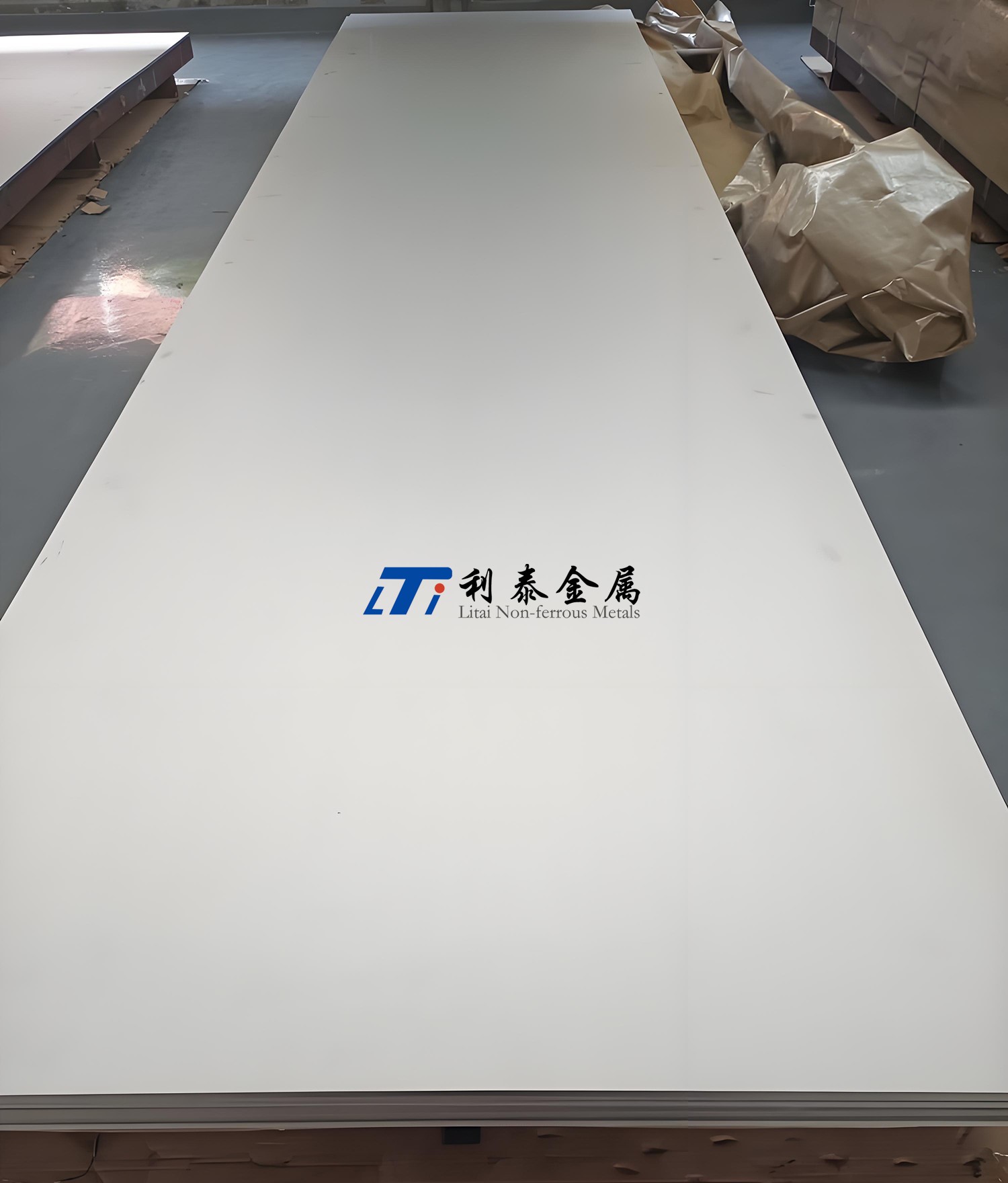

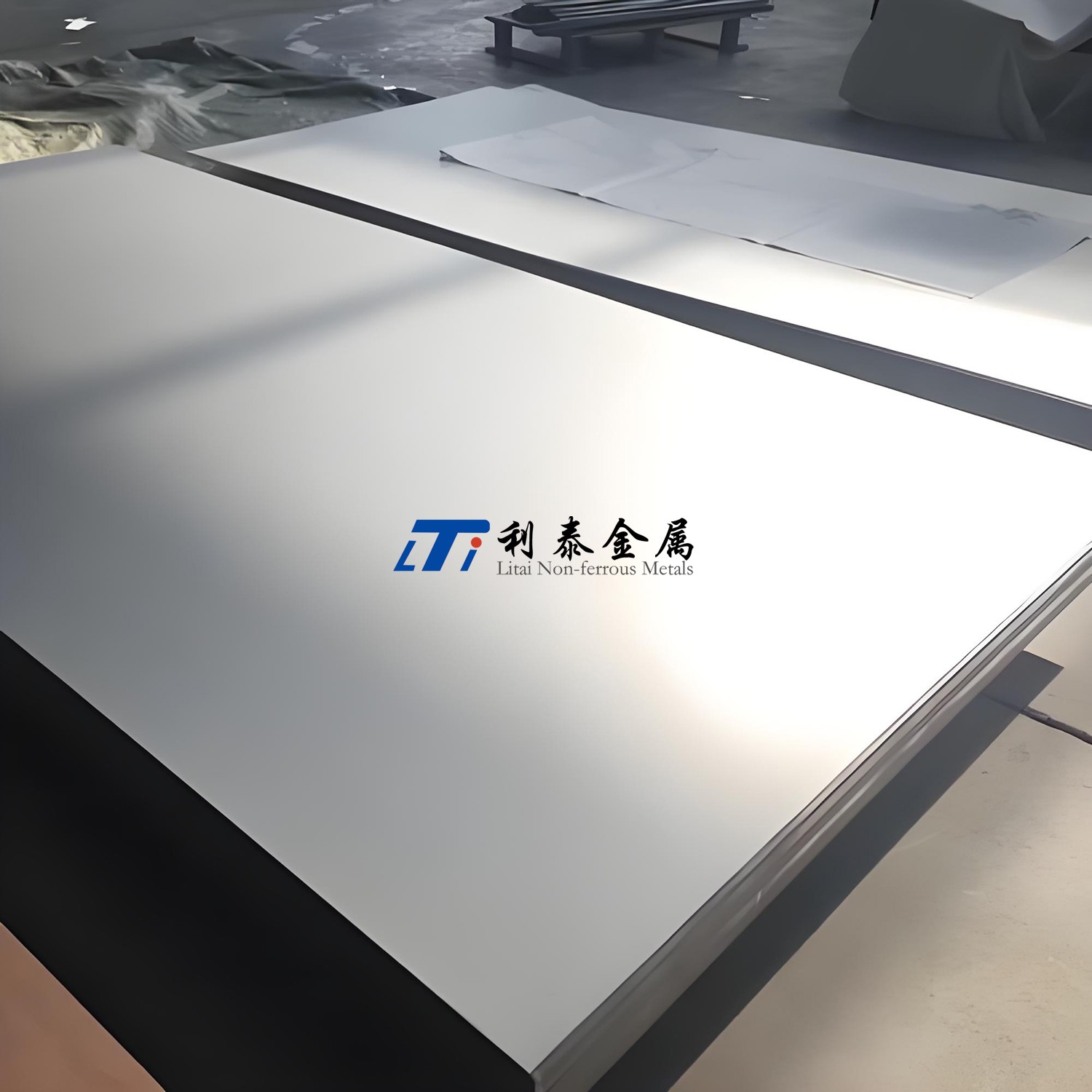

航空航天工程用TA15鈦合金板

詳細描述

TA15鈦合金（名義成分Ti-6.5Al-2Zr-1Mo-1V）作為近α型高溫鈦合金，在航空航天領域占據不可替代的戰略地位。該合金在500℃以下展現優異的熱強性和焊接性能，同時保持α+β型鈦合金的良好塑性，成為航空發動機、火箭結構件及高速飛行器骨架的首選材料。近年隨著增材制造、微觀組織調控等技術的突破，TA15的應用邊界不斷拓展——從傳統鍛件到一體化打印的機匣結構，從減重30%的空客A350支架到戰場快速修復的移動零件醫院，其技術演進正深刻重塑航空航天制造體系。

利泰金屬整合最新研究成果與產業實踐，系統解析TA15鈦合金的化學成分、物理性能、加工工藝及應用場景，重點對比國內外產業化進展，并基于2025年巴黎航展等前沿動態展望發展趨勢。數據顯示：通過近β熱處理+水冷的創新工藝（CN119956276A專利），TA15室溫沖擊韌性提升40%；而26激光器協同的BLT-S1500設備更實現1.5米級大尺寸零件一體成形，壁厚降至2mm，推動航空結構設計范式變革。

一、材料基礎特性

1. 名義及化學成分

TA15鈦合金名義成分為Ti-6.5Al-2Zr-1Mo-1V，屬于近α型鈦合金，通過Al元素穩定α相，Mo和V元素穩定β相，Zr元素增強固溶強化。其精確化學成分控制對性能至關重要，尤其雜質元素需嚴格限制以保證高溫服役可靠性。

表：TA15鈦合金化學成分（質量分數，%）

2. 物理性能

TA15在高溫環境表現出低熱膨脹系數與適中導熱率，使其在熱循環條件下具有優異尺寸穩定性。與TC4相比，其高溫物理性能更均衡，適用于500℃以下長期服役的航空結構件。

表：TA15鈦合金典型物理性能

3. 機械性能

TA15的機械性能顯著依賴于微觀組織狀態和加工工藝。傳統鍛造TA15通常呈現等軸α+β雙相組織，而增材制造則形成針狀α′馬氏體，導致強度升高但塑性下降。最新熱處理技術通過調控三態組織（等軸α+片層α+β轉變組織），實現強度-韌性協同提升。

室溫性能：

抗拉強度：≥950 MPa（鍛件） / 1100-1250 MPa（增材制造）

屈服強度：≥850 MPa（鍛件）

斷后伸長率：8-12%（鍛件） / 5-8%（增材制造原始態）

沖擊韌性：經近β熱處理+水冷及兩相區處理（CN119956276A專利），可達45 J/cm2，較傳統工藝提升40%

高溫性能：

500℃：抗拉強度890 MPa，屈服強度745 MPa，斷后伸長率11.0%

550℃：屈服強度驟降至620 MPa，斷后伸長率不足7%，表明其服役溫度上限為500℃

4. 耐腐蝕性能

TA15在氧化性環境中表現出優異耐蝕性，主要歸因于表面形成的致密TiO?氧化膜。在高溫（>600℃）下，氧化膜增厚可能導致局部剝落，可通過表面改性技術增強保護。

航空燃油環境：年腐蝕深度<0.005 mm，滿足發動機燃油系統長期使用

鹽霧環境：經α化熱處理（如CN119304523A專利）后表面形成鈦氧化物層，硬度提升30%，耐磨性提高50%

高溫腐蝕防護：超聲滾壓預處理（USRP）+低溫離子滲氮（PN）技術，可使氮化層厚度增至10μm（650℃），耐蝕性提升3-4倍

5. 國際牌號對應

TA15鈦合金在全球主要標準體系中存在以下對應關系：

俄羅斯：BT20（ГОСТ Р 71186-2023）

美國：Ti-6211（AMS 4916）

中國：TA15（GB/T 3620.1-2016）

需注意：雖成分相似，但因冶煉工藝差異，國產TA15氧含量控制更嚴格（≤0.13% vs 國際0.15%），保障更高高溫一致性。

二、加工制造技術

1. 加工注意事項

切削加工：

刀具推薦：金剛石涂層硬質合金刀具，前角10°-12°，后角8°-10°

參數優化：采用NSGA-II算法多目標優化，銑削TiBw/TA15復合材料時，最佳切削速度60-80 m/min，進給量0.08-0.12 mm/z，避免刀具壽命縮短30%

熱加工：

鍛造溫度：β相變點（Tβ）以下30-50℃（約950-980℃），變形量40%-60%以避免晶粒粗化

熱處理：真空退火（800-850℃/1-2h），冷卻速率控制是關鍵，水冷易致變形

增材制造：

需添加三角板群支撐結構（CN119282136A專利），防止大型艙段（>1m）開裂變形

層厚控制：30-50 μm，激光功率300-400 W，掃描速度1000-1200 mm/s

2. 常見產品規格

TA15鈦合金商業化產品形態多樣，滿足不同航空部件需求37：

3. 制造工藝與流程

TA15鈦合金制造工藝路線分為傳統路線與增材制造路線，核心差異在于成形環節：

傳統工藝路線：

真空自耗熔煉（VAR）→ 鍛造開坯 → 熱軋/冷軋 → 熱處理 → 機加工 → 表面處理

熔煉要求：至少三次VAR，確保成分均勻（Al偏析≤0.3%）

綠色突破：天成航材采用80%再生料添加，降低碳足跡30%8

增材制造路線：

等離子旋轉電極制粉（PREP）→ SLM/EBM成形 → 線切割去支撐 → 熱等靜壓（HIP）→ 精加工

大尺寸成形：鉑力特BLT-S1500設備（26激光器），成形尺寸1.5×1.5×1.2 m，精度±0.1 mm

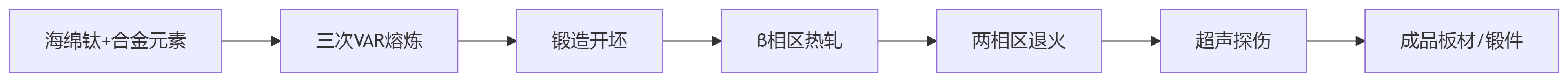

圖：TA15鈦合金典型工藝流程

4. 執行標準

TA15鈦合金全流程質量控制需滿足以下標準體系：

材料生產：

GB/T 3620.1-2016《鈦及鈦合金牌號和化學成分》

GB/T 38915-2020《高溫鈦合金鍛件》（涵蓋TA15）

無損檢測：

HB 7718《航空用鈦合金超聲波探傷》，缺陷閾值≤φ2 mm

ASTM B381《鈦合金鍛件驗收標準》

增材制造：

T/CSBM 0023-2022《3D打印下頜骨植入物》（延伸至航空復雜結構）

三、航空核心應用與突破案例

1. 應用領域（具體部件）

TA15鈦合金在航空航天領域的應用集中于高承力、耐高溫關鍵部件：

航空發動機：

中介機匣：鉑力特采用BLT-S1500一體成形1.35×1.35×0.33 m機匣，壁厚2 mm，減重30%

壓氣機葉片：工作溫度450-500℃，替代高溫合金減重40%

渦輪盤：結合TiB增強，使用溫度提升至650℃

飛行器結構：

空氣舵骨架：TiBw/TA15復合材料替代高強鋼，耐熱沖擊性提升

艙段連接環：激光選區熔化（SLM）成形，通過三角板群支撐解決開裂問題（CN119282136A專利）

承力球頭：α化熱處理強化表面（CN119304523A專利），硬度達HRC45

航天系統：

火箭燃料箱：絲材電弧增材制造（WAAM），沉積速率2.23 kg/h

噴管擴張段：工作溫度≤500℃，循環壽命超100次

2. 與航空用其他鈦合金的區別

TA15相較于其他航空鈦合金，核心優勢在于高溫穩定性與焊接性能，但成本高于TC4系列310：

表：TA15與其他航空鈦合金性能對比

3. 先進制造工藝突破案例

大尺寸機匣一體成形（2025）：

中國航發渦輪院聯合鉑力特，采用BLT-S1500設備26激光器協同制造1.35米中介機匣，通過薄壁自成形加強筋技術提升剛性，生產周期縮短80%，零件通過液氫環境驗證（-196℃）

再生料高比例應用（2025）：

天成航材在巴黎航展展示含80%再生料的TA15鍛件，性能滿足航空標準，成本降低35%，開辟綠色制造路徑

沖擊韌性提升技術（2025）：

西安經開區團隊開發“近β熱處理水冷+兩相區熱處理空冷”工藝（CN119956276A），獲得三態組織，沖擊韌性達45 J/cm2，解決增材制造TA15塑性不足問題

四、國內外產業化對比與技術挑戰

1. 產業化水平對比

國內外企業在TA15鈦合金產業化方面各具優勢，中國在增材制造應用規模領先，但基礎研發仍需突破：

表：TA15鈦合金產業化能力國內外對比

2. 技術挑戰與前沿攻關

當前TA15鈦合金面臨三大核心挑戰，前沿攻關聚焦跨尺度協同優化：

熱應力與變形控制：

問題：增材制造大尺寸艙段（如火箭燃料箱）溫度梯度導致殘余應力>500 MPa

攻關：

數字孿生實時監控熔池形態（鉑力特BLT-S1500）

開發變截面掃描策略，降低熱累積（2025年北航團隊成果）

高溫性能極限突破：

問題：550℃以上強度驟降，難以滿足新一代發動機需求

攻關：

TiB?顆粒增強（TiBw/TA15），650℃抗蠕變性提升80%

開發Ti-Al-Nb基合金（耐溫>1000℃）

成本與效率瓶頸：

問題：航空級TA15粉末價格達$300/kg，限制增材制造普及

攻關：

WAAM技術采用絲材替代粉末，成本降低50%（成都先進金屬專利CN120023199A）

粉末回收系統實現利用率>80%

五、趨勢展望

基于2025年巴黎航展及最新專利，TA15鈦合金未來五年將向三大方向演進：

低成本短流程制造

目標：2030年綜合成本降低50%

路徑：再生料高比例應用（天成航材80%方案）、絲材電弧增材制造（WAAM）、輥模拉拔在線熱處理（成都先進金屬專利）

智能化工藝控制

應用AI驅動帕累托優化框架：實現強度-延展性協同（如UTS 1190MPa + 延展性16.5%）

數字孿生工廠：實時調控熔池形態與熱循環

極端環境適配擴展

超低溫：長征五號TC4 ELI液氫燃料箱技術遷移至TA15，-196℃韌性保持

超高溫：TiAl-Nb基合金開發，耐溫>1000℃

綠色循環經濟

建立“粉末-打印-回收”閉環體系，碳足跡降低40%

2025年巴黎航展展示廢料再生TA15鍛件，性能達標率100%

總結

TA15鈦合金作為航空航天領域戰略材料，正經歷從“可選材料”到“核心材料”的轉型。本報告整合最新技術動態與產業實踐，提煉六大核心結論：

性能突破：通過三態組織調控（CN119956276A專利），TA15室溫沖擊韌性達45 J/cm2，較傳統工藝提升40%；500℃高溫強度保持745 MPa，確立其在航空發動機中溫區的不可替代性410。

制造革新：26激光器協同成形（BLT-S1500）實現1.5米級大尺寸零件一體制造，壁厚降至2mm；80%再生料添加技術（天成航材）突破綠色制造瓶頸，成本降低35%。

應用拓展：從傳統發動機機匣（鉑力特中介機匣減重30%）到超高速飛行器空氣舵（TiBw/TA15復合材料），服役邊界延伸至液氫環境（-196℃）與550℃氧化環境。

技術挑戰：亟需突破大尺寸構件熱應力控制（殘余應力>500 MPa）、550℃以上強度衰減、粉末成本高（$300/kg）三大瓶頸。

產業格局：國內增材制造應用規模領先（鉑力特BLT-S1500），但基礎材料純凈度控制（氧含量波動±0.02%）仍遜于國際頭部企業。

未來路徑：向低成本化（WAAM絲材成本降50%）、智能化（AI帕累托優化）、綠色化（閉環粉末回收）演進，2030年有望成為航空結構主流材料。

TA15鈦合金的技術演進不僅是材料科學的突破，更驅動航空結構設計范式變革——從“制造適應設計”轉向“設計釋放制造潛力”。隨著中國在增材裝備與綠色制造領域的領先優勢持續擴大，TA15有望成為高端裝備制造的“新名片”。
